デモ機による実験、テスト、費用
ダブルスチールベルトヒートプレス機のテスト試験・実験用デモ機をご用意しております。このデモ機を用いて条件出しを行なって仕様を決めていただければ、より一層確実な設計・製作が可能です。
《実験方法》
- 来社実験：オペレータが操作、ご相談いたします。テスト品（機材含む）は実験日の前日までに到着するようご送付いただくか、当日ご持参ください。
- WEB会議を用いた遠隔テスト
- 受託テスト：テスト品を送付いただければ、弊社にて試験を実施しテスト結果をお送りします。
《サンプルおよび測定機器》
- お客様にご用意頂くもの
ワーク、離型シート、感圧紙、必要と思われる測定機器等
- 弊社で準備可能な測定機器
データロガー、熱電対、重量計、フォースゲージ、ノギス、マイクロメーター、感圧紙(数枚程度)
《テスト費用》
| 項目 |
初回 |
2回目以降 |
| 1号機 |
32,000円 |
98,000円 |
| 3号機（新設） |
無償（キャンペーン中）
(但し《ご注意事項》をご参照ください) |
158,000円
|
| 4号機（新設） |
198,000円 |
198,000円
|
《ご注意事項》
- リニューアルのため、2号機は2021年2月28日をもってご利用を終了いたしました。
- 各号機仕様は本ページ下部に記載しています。
- 打合せおよびテスト設備見学がメインの場合、費用は発生いたしません。
- 4号機は初回無償キャンペーンの対象外となりますのでご了承ください。
- ご来社でのテスト、受託テストおよびWEB会議を用いたリモートテストなど、いずれも同額です。
- テストのボリュームや内容によっては費用が異なる場合がありますので、都度お問い合わせください。
- 食品ワークのうち油脂類、高臭気類、顆粒類などはテスト後の清掃に時間を要したり、あるいは”こぼれ”によるスチールベルトへのダメージで交換の必要性が生じたりします。したがって、表中の初回無償および提示価格については適応とならない場合があります。このような内容に該当する場合のテスト費用の有無または費用についてはお問い合わせページにて紹介している（フリーダイヤル、FAX、メール）いずれかの方法でお気軽にお問い合わせください。
- お客様のご要望によりデモ機の修正・改造を伴うテストとなる場合、手配部品の費用および組立調整費が別途発生いたします。
- 提供データには、ワークのデータロガーによる温度取得も含みます。
- 成果物およびロガーデータ以外に試験報告書等の作成が必要な場合には別途費用が発生いたします。
- 表示価格はすべて税抜価格です。別途消費税がかかります。
ブロックの組み合わせ
ブロックの組み合わせ図です。製作時のブロックサイズはテスト機での結果で決めます
ブロックの組み合わせ図
- プレヒート・ヒートプレスアンドクールプレス
ワークを予熱で昇温してから本加熱プレスし、圧力を把持したまま冷却します
3号機、4号機のテストデモ機はこの組み合わせです
- ヒートプレスアンドハイヒートヘビープレス
ワークを弱加圧して加熱、更に高い温度（または加圧力）にしてプレスします
弱加圧で把持して加熱時の変形を防止します
- ヒートプレス
ワークを加熱・加圧した後は解放され自然冷却です
1号機のテストデモ機はこのタイプです
- クールプレス
加熱混練機から出た熱いワークを冷却プレスして成形します
ダブルスチールベルトプレステスト機3号機（新設）
《テストコンベヤ3号機 仕様》
- 軸間距離： 680(1310)mm 上（下）コンベヤ
- プーリ径： 150mm
- 最高昇温温度： 300℃（加熱ブロック温度）
- 予熱輻射パネル： 300℃（最大）
- 加熱部ブロックサイズ： 150（200）mmL×200mmW 上（下）コンベヤ
- 冷却部ブロックサイズ： 80（80）mmL×200mmW 上（下）コンベヤ
- 最高加圧力（加熱部）： 14700N（0.49MPa（15cm×20cm時：ワークの幅により変化します））
- 最高加圧力（冷却部）： 4900N（0.31MPa（8cm×20cm時：ワーク幅により変化します））
- ワーク投入寸法： 幅200mm（最大）、高さ45mm（最大）
（加圧すると広がるワークは最大幅では投入できません）
- ベルトスピード： 0.1～5.5m/min（上下コンベヤ同期速度コントロール）
- 電源： AC200V 3相
- 隙間設定： 手動ハンドルにて操作
- 温度設定、速度設定、圧力設定および各現在値を液晶タッチパネルで操作、表示
《スチールベルト 仕様（上下共）》
- 材質： 耐熱性高張力ステンレス鋼
- ベルト幅： 200mm
- 表面処理： 無し

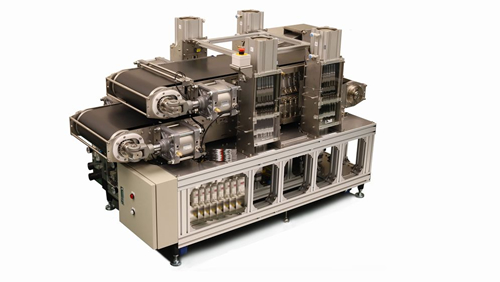

テスト用ダブルスチールベルトヒートプレスコンベヤ3号機 外観

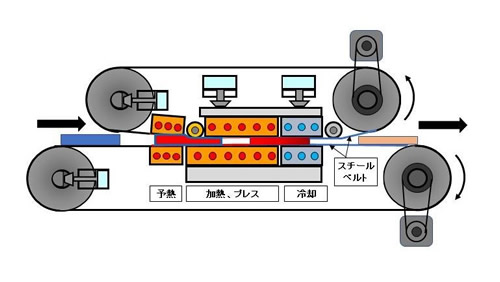

ダブルスチールベルトヒートプレスコンベヤ3号機の構造図
ダブルスチールベルトプレステスト機4号機（新設）
《テストコンベヤ4号機 仕様》
- 軸間距離： 1300(1800)mm 上（下）コンベヤ
- プーリ径： 180mm
- 最高昇温温度： 300℃（予熱ブロック温度）／300℃（加熱ブロック温度）
- 予熱部ブロックサイズ： 148mmL×400mmW
- 加熱部ブロックサイズ： 288mmL×400mmW
- 冷却部ブロックサイズ： 198mmL×400mmW
- 最高加圧力（加熱部）： 29420N（0.26MPa（28.8cmL×40cmW時：ワークの幅により変化します））
- 最高加圧力（冷却部）： 9806N（0.12MPa（19.8cmL×40cmW時：ワーク幅により変化します））
- ワーク投入寸法： 幅400mm（最大）、高さ25mm（最大）
（加圧すると広がるワークは最大幅では投入できません）
- ベルトスピード： 0.1～10m/min（上下コンベヤ同期速度コントロール）
- 電源： AC200V 3相
- 隙間設定： 自動制御
- 温度設定、速度設定、圧力設定および各現在値を液晶タッチパネルで操作、表示
《スチールベルト 仕様（上下共）》
- 材質： 耐熱性高張力ステンレス鋼
- ベルト幅： 400mm
- 表面処理： 無し
テスト用ダブルスチールベルトヒートプレスコンベヤ4号機 外観
ダブルスチールベルトヒートプレスコンベヤ4号機の構造図
ダブルスチールベルトプレステスト機1号機
《テストコンベヤ1号機 仕様》
- 軸間距離： 490（990）mm 上(下)コンベヤ
- プーリ径： 90mm
- 最高昇温温度： 300℃
- 加熱部ブロックサイズ： 150mm×150mm（上下各1面）
- 最高加圧力： 4900N（0.2MPa (15cm×15cm時：ワークの幅により変化します)）
- ワーク投入寸法： 幅150mm（最大）、高さ30mm（最大）
- ベルトスピード： 0.1～3m／min（上下コンベヤ同期速度コントロール可）
- 電源： AC200V 単相
- モータ消費電力： 120W／台（上下共）
- 加熱ヒータ消費電力： 3.2KW（上下合計）
- 温度コントロールおよび表示： 1ブロック1点検知ON-OFF制御。1ブロック7点温度表示
《スチールベルト 仕様》
- 型式： DW1573-030-150-1265（2263） 上（下）
- 寸法： 0.3ｔ×150Ｗ×1265（2263）Ｌ 上（下）
- 材質： 耐熱性高張力ステンレス鋼
- 表面処理： 耐熱耐摩耗性フッ素樹脂加工
テスト用ダブルスチールベルトヒートプレスコンベヤ1号機 外観
ダブルスチールベルトヒートプレスコンベヤ1号機の構造図
